旋風除塵器幾何尺寸設計
添加時間：2022-12-24 | 文章錄入：秩名 | 文章來源：原創

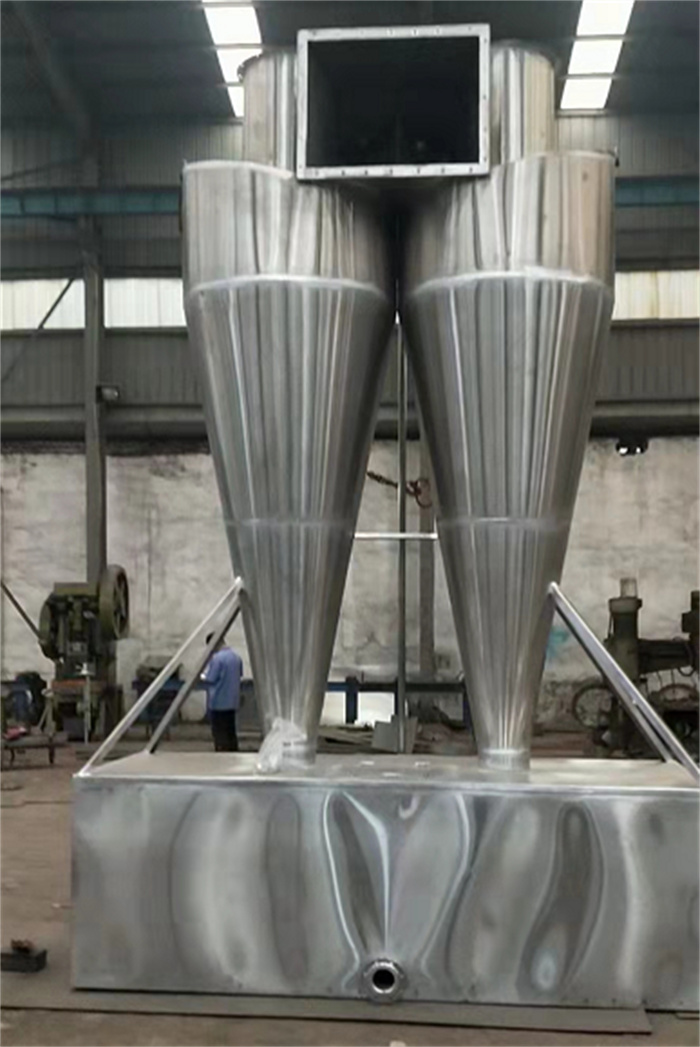

旋風除塵器幾何尺寸設計
旋風除塵器的主要幾何尺寸包括直徑、高度和錐角。
(1)旋風除塵器直徑
一般來講，旋風除塵器的筒體直徑越小，粉塵顆粒所受的離心越大，旋風除塵器的 除塵效率也就越高。但過小的筒體直徑，由于外漩禍和內漩渦分界不明顯。可能造成較大粒徑的顆粒反彈至中心氣流而被帶走，使除塵效率降低。另外對于黏性物 料，筒體直徑太小容易引起除塵器堵塞。因此，一般筒體直徑不宜小于50～75mm；現出現筒徑大于2000mm的大型旋風除塵器。
(2)旋風除塵器高度
合適的高度不但使進入筒體的塵粒停留時間增長，有利于分離，且能使尚未到達排氣管的顆粒有更多的機會從旋流核心中分離出來，減少二次夾帶，以提高除塵效率。足夠高的旋風除塵器還可避免旋轉氣流對灰斗頂部的磨損。但是，筒體過高會浪費空間。所以，一般的旋風除塵器的圓筒段高度約為1.5～2.0倍的筒體直徑。
(3)旋風除塵器錐角
當錐體高度一定時，錐體角度過大，會因為氣流旋流半徑的迅速變小極易造成氣流與器壁撞擊，使已沿錐壁旋轉下沉的塵粒，被內漩渦帶走，影響除塵效率。所以半錐角不宜過大，設計時在13°～15°。
旋風除塵器的主要幾何尺寸包括直徑、高度和錐角。
(1)旋風除塵器直徑
一般來講，旋風除塵器的筒體直徑越小，粉塵顆粒所受的離心越大，旋風除塵器的 除塵效率也就越高。但過小的筒體直徑，由于外漩禍和內漩渦分界不明顯。可能造成較大粒徑的顆粒反彈至中心氣流而被帶走，使除塵效率降低。另外對于黏性物 料，筒體直徑太小容易引起除塵器堵塞。因此，一般筒體直徑不宜小于50～75mm；現出現筒徑大于2000mm的大型旋風除塵器。
(2)旋風除塵器高度
合適的高度不但使進入筒體的塵粒停留時間增長，有利于分離，且能使尚未到達排氣管的顆粒有更多的機會從旋流核心中分離出來，減少二次夾帶，以提高除塵效率。足夠高的旋風除塵器還可避免旋轉氣流對灰斗頂部的磨損。但是，筒體過高會浪費空間。所以，一般的旋風除塵器的圓筒段高度約為1.5～2.0倍的筒體直徑。
(3)旋風除塵器錐角
當錐體高度一定時，錐體角度過大，會因為氣流旋流半徑的迅速變小極易造成氣流與器壁撞擊，使已沿錐壁旋轉下沉的塵粒，被內漩渦帶走，影響除塵效率。所以半錐角不宜過大，設計時在13°～15°。
